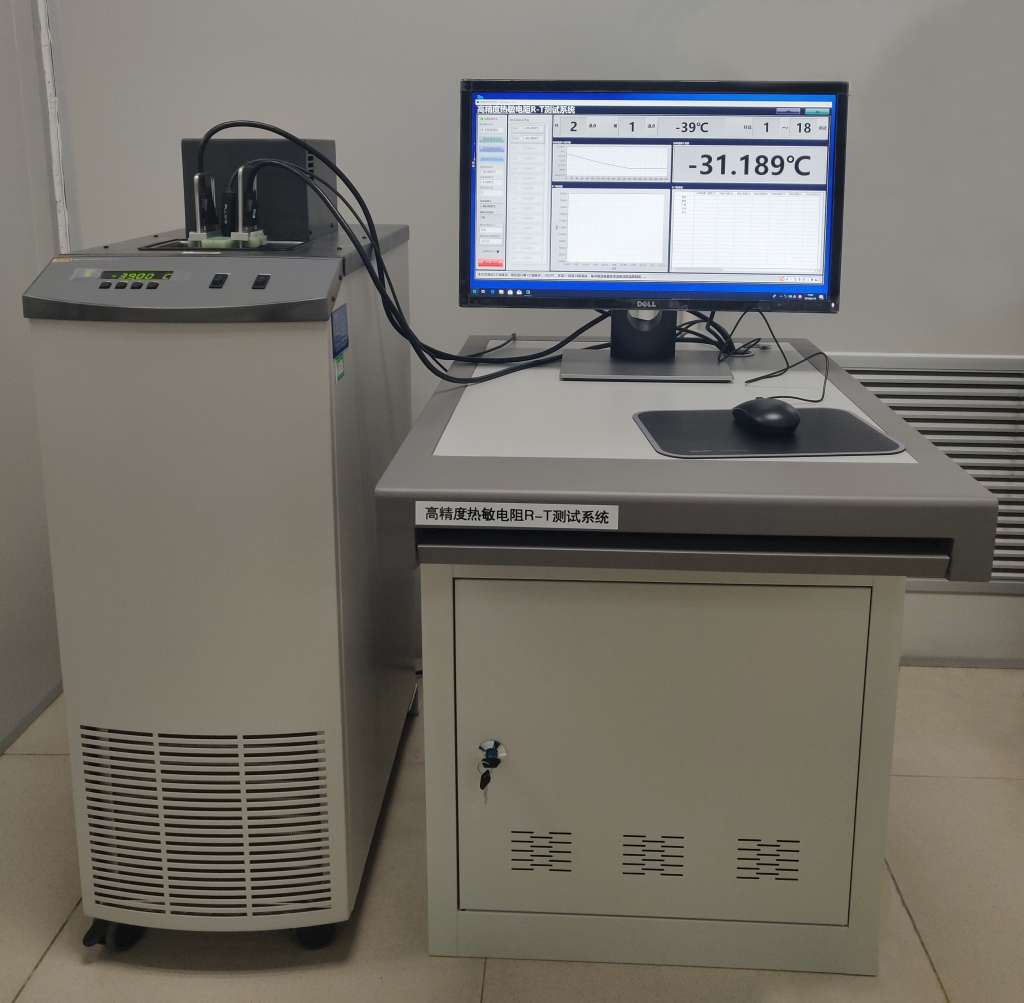

RT-1001A高精度热敏电阻R-T测试系统

系统介绍

   RT-1001A高精度热敏电阻R-T测试系统是专门为PTC和NTC热敏电阻R-T（电阻对温度）特性测试而开发的自动化测试系统，系统由HART精密恒温槽、标准温度探头、高精度温度电阻数据采集器、测试制具、系统机柜、系统软件组成。恒温槽温度稳定性可达0.005℃，标准温度探头测温精度可达0.004℃。本测试系统适用于实验室、企业单位等从事热敏电阻的科研、开发及生产测试。

       系统设置简单，只需设置初如温度、步进温度、测试温度点数，系统会自动生成需要测试的温度列表，并自动依温度列表逐步完成R-T测试。

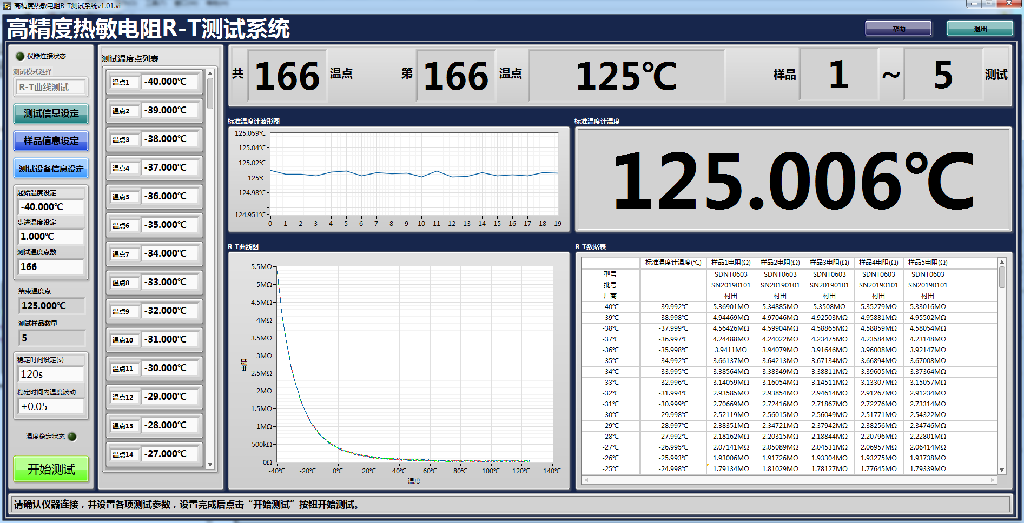

系统主介面

典型应用

高精度热敏电阻R-T特性测试

热敏材料的R-T特性研究

系统特点：

简单易用的操作介面

可自定义的温度稳定条件设定

全自动的R-T特性测试

自动生成R-T数据表

自动生成R-T测试曲线

自动生成R-T数据记录报告

可批量进行多个产品测试

软件可根据客户实际需求订制开发

测试制具

可订制的测试制具，满足不同封装形式的器件测试。

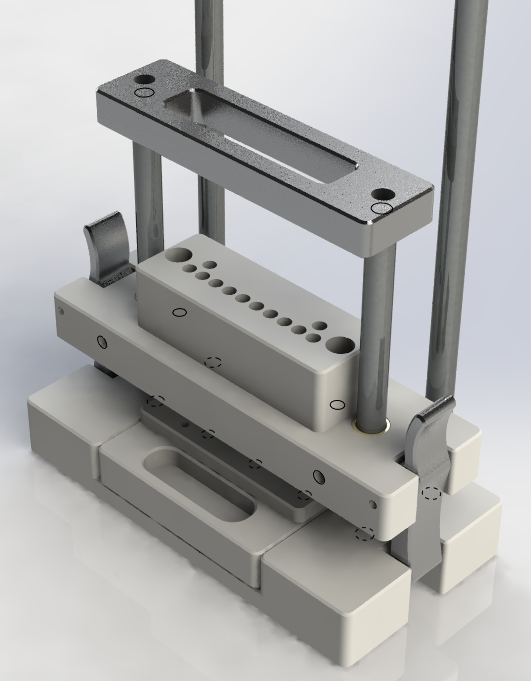

                                     SMD器件测试制具

        通过选配的SMD测试制具选配限位片可兼容公制0402、0603、1005、1608、2010 SMD规格的器件

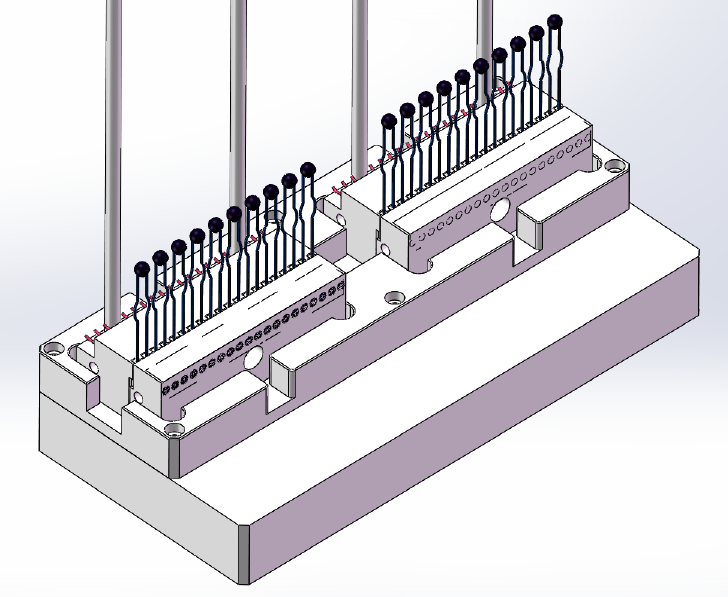

                                             引线式器件测试制具

系统配置：

RT-1001A高精度热敏电阻R-T测试系统软件                          1套

恒温槽^①                                   1台

标准温度探头^②                                                                    1支

数据采集器^③                                                                       1台

系统机柜                                                                              1套

选件：

RT-1001A-SMD01                   SMD测试制具

RT-1001A-SMD02                                   SMD测试制具选配限位片

RT-1001A-YX01                     　                引线器件测试制具

注：

①：恒温槽可依测试产品精度要求选择

②：标准温度探头可依测试产品精度要求选择

③：数据采集器可依温度、电阻精度要求及通道数量选择
