SE1000S温升电流测试系统2758
发表时间：2020-03-18 09:47 系统介绍
SE1000S温升电流测试系统主要评估电子器件（如：功率电感、变压器、互感器、电缆接头、开关触点、导规导线等）在不同的工作电流下器件温升分析的试验装置。 系统提供步进电流模式、公式电流模式、列表电流模式三种，只需在不同测试模式下设置好目标电流或温升温度值，无需人工值守，系统会自动测试并生成测试报告。 系统能够实时记录温升的实时温度变化曲线、电流对温度的曲线、电流对温度的数据表等、测试完成可依据客户提供的报告样式自动生成温升测试报告（软件全自动化测试及报告生成，免除人工记录， 提高测试效率和测试的规范性）。 主要应用 功率电感、变压器、互感器、电缆接头、开关触点、导规导线等温升电流测试分析 器件的电流负载试验 系统特点 内置高配置工业PC，24英寸真彩大液晶屏显示 全自动控制测试、无人值守、操作简单快捷 多种测试模式，测试更灵活方便 最高达576路测试能力 电流vs温度曲线显示及数据列表显示 方便的温度转接盒，依需所接温度探头 系统描述 系统提供步进电流模式、公式电流模式、列表电流模式三种。 步进电流模式：依据设置的起始电流及步进电流大小顺序施加测试电流，根据设定的温度稳定条件自动判别温度的稳定，到达设定的温升温度值后自动停止测试。 公式电流模式：依据设置的起始电流、温度稳定条件、温升温度值，在起始电流测试温度稳定后自动依据公式计算到达温升温度值所需施加电流，到达设定的温升温度值后停止测试。 列表电流模式：依据设置的测试电流列表，顺序施加测试电流，测试完列表所有电流值停止测试。

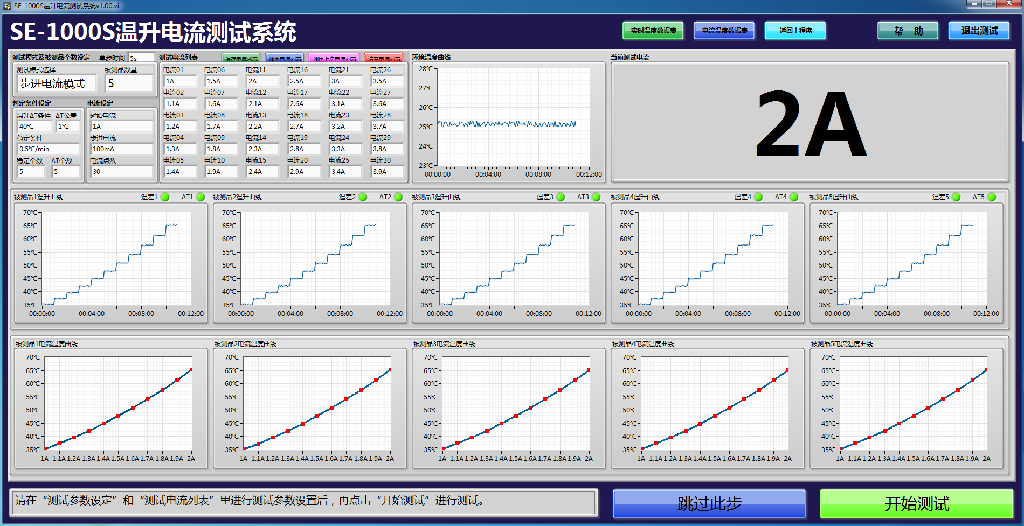

系统软件主介面

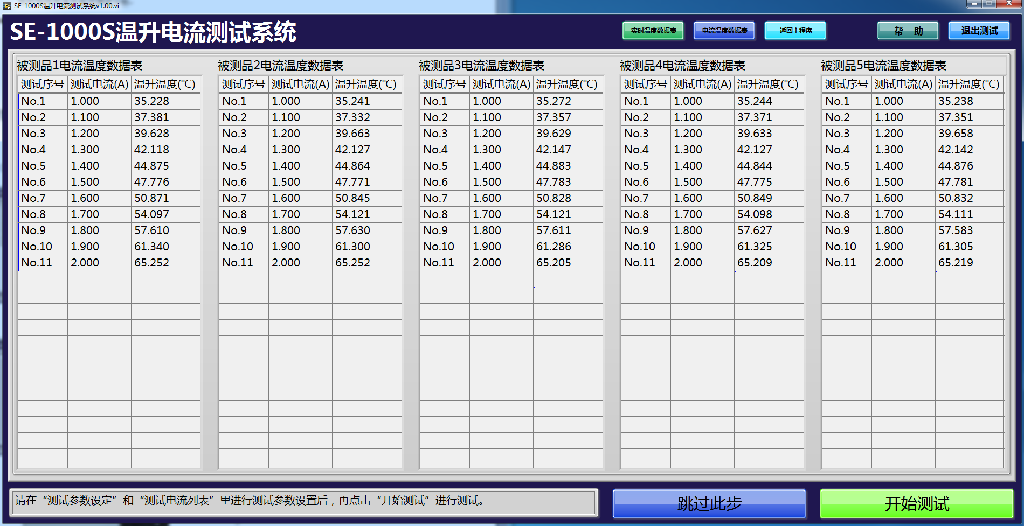

电流vs温度列表显示

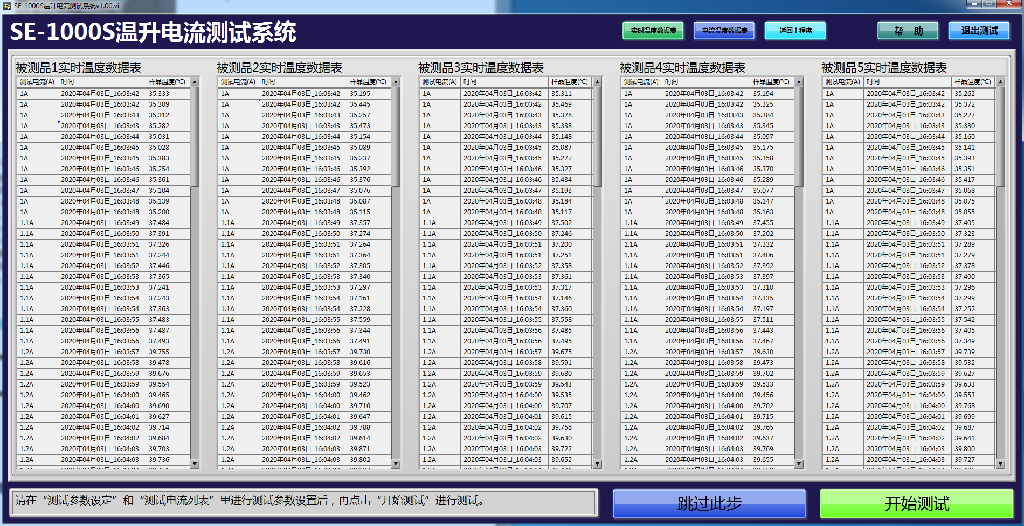

实时温度变化列表显示

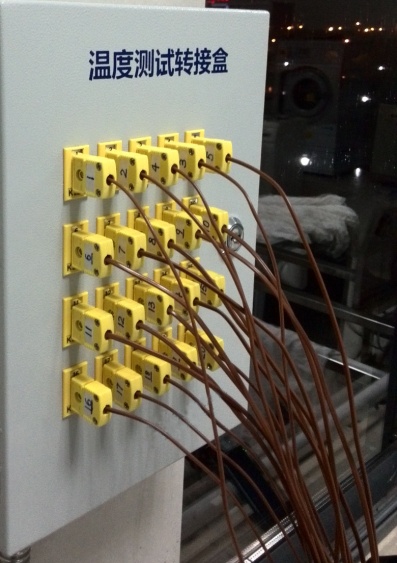

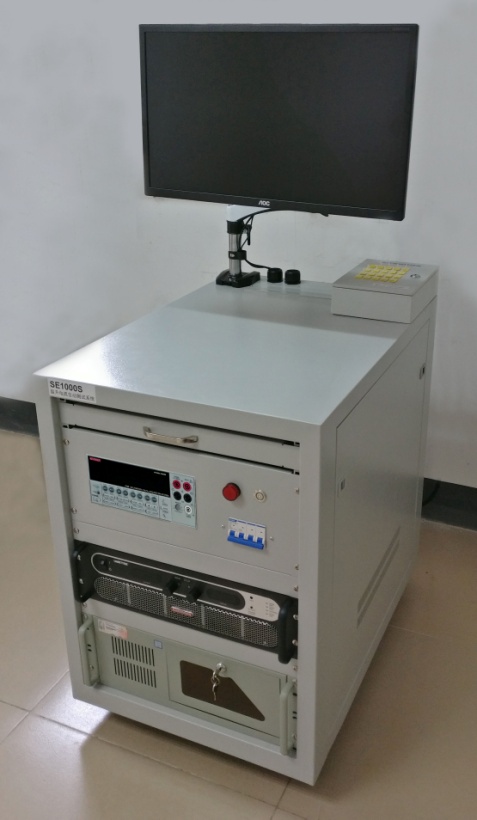

温度测试转接盒 系统配置 SE1000S温升电流测试系统软件 1套 SE1000S温升电流测试系统机柜 1套 工业PC（含24英寸显示器） 1套 高精度电源① 1台 温度采集器② 1台 注：①：根据电流需要选择具体型号 ②：根据需求通道选择具体型号（最高可选配576通道）
