利用2450型触摸屏数字源表， 轻松实现I-V二极管特性分析

概述

　　二极管是两端口电子器件，支持电流沿着一个方向流动（正向偏压），并阻碍电流从反方向流动（反向偏压）。不过有许多种类型的二极管，它们执行各种功能，如齐纳二极管、发光二极管 （LED）、有机发光二极管（OLED ）、肖克利二极管、雪崩二极管、光电二极管等。每种二极管的电流电压(I-V) 特性都有所不同。无论在研究实验室还是生产线，都要对封装器件或在晶圆上进行二极管I-V测试。

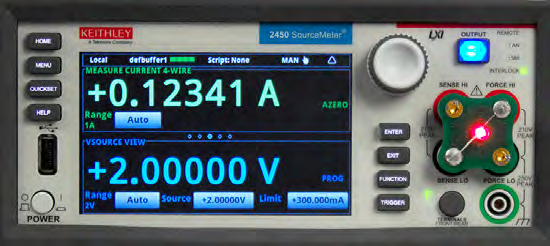

　　二极管I-V特性分析通常需要高灵敏电流表、电压表、电压源和电流源。对所有分离仪器进行编程、同步和连接，既麻烦又耗时， 而且需要大量机架或测试台空间。为了简化测试，缩小机架空间，单一设备，如吉时利2450 型触摸屏数字源表，成为二极管特性分析的理想选择，因为它能够提供电流和电压的源和测量。2450型仪器可以对不同数量级(从10～11A至1A)的源电压和测量电流进行扫描，这刚好符合二极管测试需求。这些测试可以通过总系自动进行，也可以通过大型触摸屏轻松实现，用户可以在触摸屏上进行测试设 置，并呈现测试图表。图1给出2450型仪器对红色LED进行测试的电压源和测得的电流，它与仪器输入端的连接采用4线配置。

图1 利用2450型触摸屏数字源表测量红色LED的I-V特性

　　本应用笔记介绍了怎样利用2450 型触摸屏数字源表实现二极管I-V特性分析。特别是该笔记介绍了怎样利用仪器前面板的用户界面启动测试、绘制图表并存储测量结果，还介绍了怎样通过总线实现测量自动化。

二极管I-V测试

　　通常二极管参数测试要求能在较宽范围提供电流和电压的源和测量。例如：从0V到大约1V对正向电压扫描，作为结果的电流范围从10～12A到1A。不过实际数量级、I-V测试类型以及提取的参数取决于待测的具体二极管。为了测试LED，用户可能想测试发光强度，作为应用电流的一个功能，而测试齐纳二极管的工程师可能希望知道在某个测试电流时的“钳位”或齐纳电压。不过在各种不同类型的二极管中，有许多测试常见的测试。

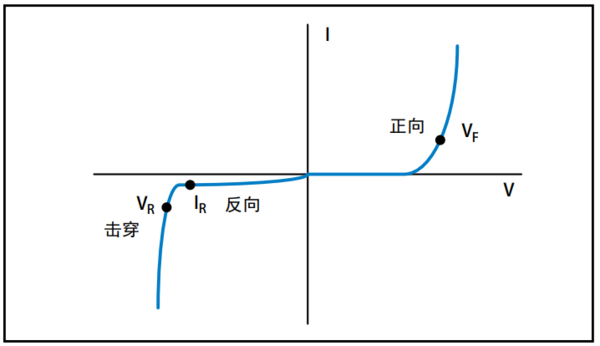

　　图2给出典型二极管的I-V曲线，包括正向区、反向区和击穿区， 以及常见的测试点、正向电压(VF)、漏电流(IR)和击穿电压(VR)。正

向电压(VF)测试涉及在二极管的正常工作范围内提供指定的正向偏置电流，然后测量作为结果的电压降。漏电流(IR)测试确定二极管在反向电压条件下泄漏的电流电平。其测试通过提供指定的反向电压源，然后测量作为结果的漏电流。在反向击穿电压(VR)测试中，需要提供指定的反向电流偏置源，然后测量作为结果的二极管电压降。

图2   典型二极管的I-V曲线给出正向电压、反向电压和击穿区

二极管与2450型仪器连接

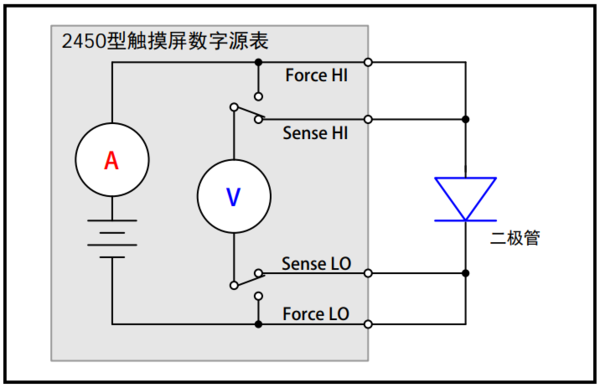

　　二极管与2450型仪器的连接如图3所示。利用4线连接可以消除引线电阻的影响。当引线与二极管连接时，注意Force HI和Sense HI引线与二极管阳极端相连，Force LO和Sense LO引线与二极管阴极端相连。尽可能使连接靠近二极管，以消除引线电阻对测量准确度的响。在源或测量大电流或低电压时注意这一点特别重要。

图3 2450型仪器与二极管连接示意图

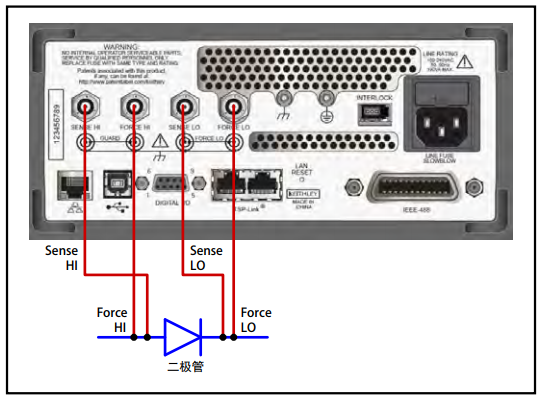

　　当测量低电平电流(<1μA)时，建议使用后面板的三轴同轴连接器和三轴同轴电缆，不再使用前面板的香蕉插孔。三轴同轴电缆具有屏蔽功能，将减少电磁干扰效应，电磁干扰效应可能会干扰读数。 图4给出二极管与2450型仪器后面板三轴同轴连接器连接示意图。

图4 通过2450型仪器后面板三轴同轴插孔与二极管连接

注：除了使用三轴同轴电缆，还应当把二极管放置在避光的金属 屏蔽箱内。应当采用正确的屏幕和其他低电流测量技术。

通过用户界面生成扫描和绘制图表

　　通过2450型仪器前面板的用户界面，可以轻松实现二极管测试和扫描。只需按几下重要按键，即可生成和浏览I-V曲线。主要 包括以下步骤：

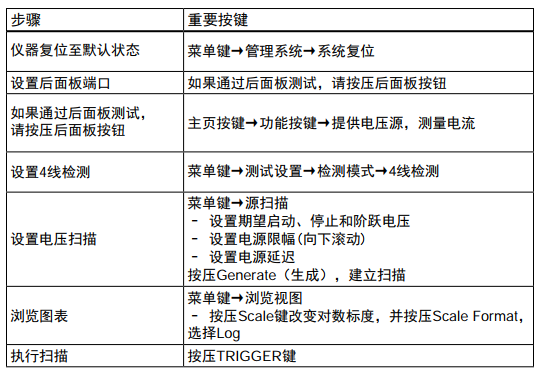

　　生成、执行和浏览I-V曲线的步骤

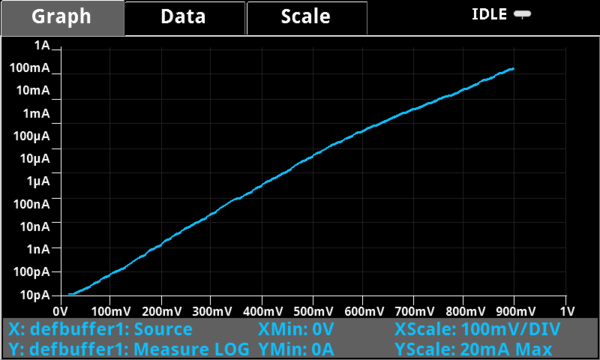

　　图5给出1N3595二极管的测量结果，电压扫描范围0V～0.9V，181个阶跃(步长5mV)。注意：在大型显示屏上绘制的12个量级电流，只需按压TRIGGER按键，即可重复I-V扫描。

图5 2450型仪器采集的二极管I-V曲线

将数据保存至USB闪存

　　生成的数据可以作为.csv文档保存至USB闪存。只需在仪器前面板的USB端口插入USB闪存，按压MENU按键，按压Data Buffers，选择正确的数据缓冲区(defbuffer1是默认值)，然后按 压Save to USB。如果您想更改文件名，请键入新的文件名，并按压Enter。按压Yes，证实文件保存。这样数据就保存至USB闪存。

使用2450型仪器实现自动化测量

　　通过灵活的LAN、USB或GPIB接口，利用SCPI或测试脚本处 理器(TSP®)指令可以对2450型仪器进行程控。下面利用1N3595二极管，说明怎样对2450型仪器进行编程，实现I-V扫描自动化。对于本次具体测试，将2450型仪器扫描电压范围设置为0V～0.9V，181 个阶跃(步长5mV)，并测量作为结果的电流，时间间隔是100ms。 在附录A给出执行本次测试的实际TSP代码。图6是根据生成的I-V测 量结果绘制的图表。

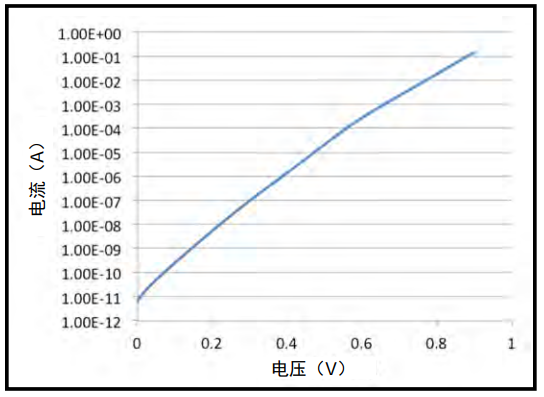

图6 2450型仪器生成的1N3595二极管正向电压I-V扫描

附录A：生成I-V扫描的TSP代码实例

　　以下TSP代码实例的设计目的是在吉时利仪器的测试脚本建立器(TSB)上运行。TSB是2450型仪器包含的一款软件工具。为了在其他编程环境使用，您必须更改TSP代码实例。在这个测试中2450型仪器的电压扫描范围是0V～0.9V，181个阶跃，并利用4线配置测量作为结果的电流。时间间隔设置为100ms。

-- 仪器复位

reset()

defbuffer1.clear()

-- 测量设置

smu.measure.func = smu.FUNC_DC_CURRENT

smu.measure.autorange = smu.ON

smu.measure.nplc = 1

smu.measure.sense=smu.SENSE_4WIRE

smu.measure.terminals = smu.TERMINALS_REAR

-- 源设置

smu.source.func = smu.FUNC_DC_VOLTAGE

smu.source.ilimit.level = 0.3

smu.source.sweeplinear ('diode', 0, 0.9, 181, 0.1)

-- 运行触发器模型，并等待其完成

trigger.model.initiate()

waitcomplete()

--Print Results

if defbuffer1.n == 0 then

             print ("Buffer is empty\n")

else

            print ("Voltage\tCurrent\tTime")

for i=1,defbuffer1.n   do

                     print(string.format ("%g\t%g\t%g",

defbuffer1.sourcevalues[i], defbuffer1.readings[i], defbuffer1.relativetimestamps[i]))

             end

end

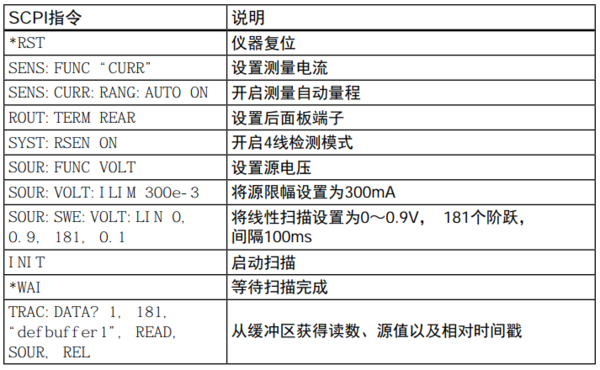

附录B：生成I-V扫描的SCPI代码实例

本SCPI指令序列实例旨在生成二极管I-V扫描。您必须进行适当 的修改，使之在您的编程环境运行。在这个实例中，电压扫描范围 是0V～0.9V，181个阶跃(每个步长5mV)，并测量作为结果的电流。 电流和电压读数存储在缓冲区（defbuffer1）内。
