选择LCR3536测试仪的四大理由与操作指南

1. 测量频率4Hz~8MHz，精度保证范围1mΩ和测量范围扩大
   以往产品（3532-50）的测量带宽为42Hz~5Mhz，而IM3536的带宽扩大到了4Hz~8MHz。因此，可以测量用于各种领域中的电子元件的特性。特别是，最高频率8MHz适用于高频化的电源用电感的测量。

   而且，精度保证范围比起以往产品10mΩ以上，IM3536的精度保证为1mΩ以上，因此也适用于有低频化要求的电容等的测量。

2. 和以往产品相比，实现高速、高精度测量
   IM3536和以往产品相比改善了测量时间和基本精度。
   比起以往产品的测量时间为5ms（0.005秒），IM3536是1ms（0.001秒），测量速度提高了4倍。因此，用于电子元件的产线中时，有助于提高产量。
   而且，相对于以往产品的基本精度（代表值）0.08%，IM3536为0.05%，因此适用于有高精度要求的电子元件。

3. 连续测量功能，1台即可完成不同条件的检查
   在电子元件的评估中，有时会需要对1个电子元件需要按照不同条件和项目来测量。以往产品因为测量条件的切换时间和测量时间较慢，所以这类多种条件检查会需要多台测量仪器。
   IM3536的测量条件的切换和测量实现了高速化，而且IM3536具备连续测量功能（不同测量项目连续测量的功能），因此1台IM3536就可以完成以前多台测量仪器才能完成的测量。 这样，可以简化产线中所用自动检查机的结构，从而实现低价化。

4. 具备提高检查品质的接触检查功能
   检查时，发生测试探头的断线、和被测物的接触不良时，可能存在测量误差变大等影响测量值准确性的现象。为了防止此类事情，标配了能够知道测试探头断线和接触不良的接触检查功能。由此有助于提高检查的品质。

日置LCR3536（IM3536）测试仪基础操作流程：

1.       开机：

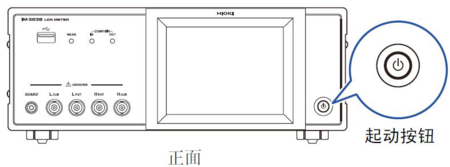

请确认仪器背面的开关在关闭状态，连接电源线后请按仪器后面左上方电源开关供电。 供电后如未开机，如图二，点击电极仪器正面右下方启动按钮开机。

2.       接线：

接线时请注意颜色，接口不分颜色的日置夹具请将写有型号的一面朝上接入，详情见下图

设置：

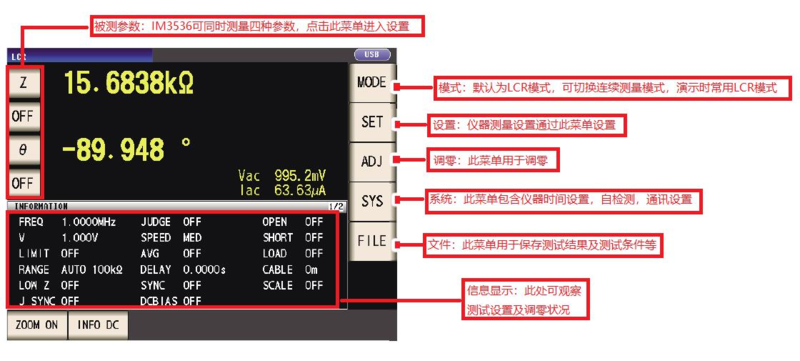

由于   IM3536   为触屏机型，被测参数点击屏幕左上方各菜单设置，其余参数请点击屏幕右侧 SET   进入菜单设置。

测量参数，FREQ（测试频率），LEVEL（测试电平），RANGE（量程），SPEED（测量速度） 必须事先与客户确认后设置！

此外   TRIG   请保持   INT，否则测试时需要点击   TRIG   键手动触发测试！

4.调零：请按照以下按键顺序进行调零

4-1 线长设置

ADJ ——CABLE——设置长度（依据测试线长度，可选 0/1/2/4M）—— EXIT 返回调零菜单

4-2

保持治具开路——OPEN——ADJUST——ALL——EXIT——EXEC——EXIT 请注意在读条后按

4-3

保持治具短路（夹形治具如下图对夹）——SHORT——ADJUST——ALL——EXIT——EXEC ——EXIT   请注意在读条后按

5.完成以上步骤后请连接被测物开始测试

6.附录-

6-1:常见测试参数简介：

下图为 IM3536 可测试的参数清单，其中标红的部分属于常用参数，需要熟悉了解其定义。

等效串联/等效并联是指将被测器件等效为两个理想器件的串联/并联情况下的测试值。 例如等效串联电感是将器件等效为理想电阻与理想电感串联时测得的电感值，其余参数以此 类推。

Rdc 与 Rs，Rp 的区别：Rdc 是指施加直流测试信号时测得的电阻值，Rs/Rp 则是施加交流 信号测得的等效串联/并联电阻值，打开 Rdc 时由于测试信号源同时输出交直流信号，会影 响测试速度，并非仪器质量问题。

6-2:Low   Z 功能简介

设置低   Z   高精度模式的情况下，仪器的输入电阻会变为   10Ω，可确保电流充分地；流入测 试物，可进行高精度测量。

此功能路径为：SET-BASIC——RANGE——LOWZ（ON）

日置LCR3536（IM3536）测试仪软件与选件：

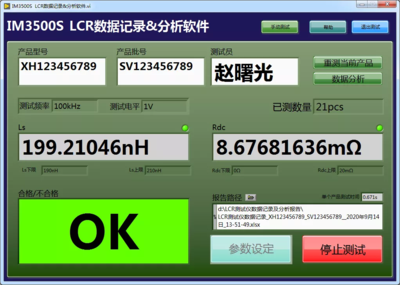

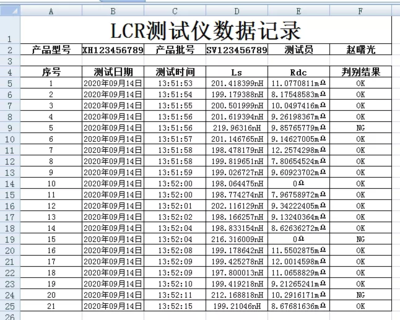

LCR3536（IM3536）可以搭配数据采集软件（IM3500S LCR数据记录&分析软件）使用，软件可根据自己的测试报告模板生成测试报告，测试结果自动依自己的模板格式插入报告，直接生成我们最终格式的测试报告，省去我们在测试中录入数据整理最终报告的繁琐过程。
